Introdução ^

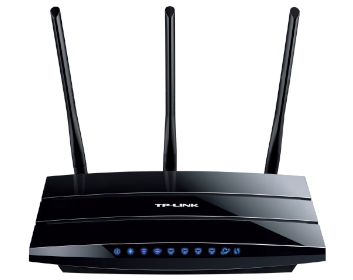

O LibreCMC GNU/Linux-libre é uma distribuição do sistema operacional Gnu/Linux dedicada a embarcados, especialmente roteadores, mas podendo ser utilizada de maneira geral, certificada pela Fundação de Software Livre como em conformidade com as Diretrizes para Distribuições de Sistemas Livres (GNU FSDG).

Instalação ^

O processo de instalação do LibreCMC não é muito complicado, mas exige atenção para não fazer seu dispositivo ficar inutilizável. Para a instalação, tenha em mente a lista oficial de modelos suportados. A instalação consiste em gravar a imagem do LibreCMC de fábrica específica do dispositivo através da página de atualização do firmware proprietário, geralmente na seção de administração do sistema.

Também é possível construir uma imagem LibreCMC você mesmo para algum firmware suportado. O sistema de construção é simples, basta seguir a documentação de compilação.

Caso queira, podemos fazer a instalação para você, enquanto nos ajuda a manter as atividades da Brigada. Entre em nossa página de equipamentos e veja como pedir um dispositivo com LibreCMC.

LuCi - Web interface de configuração ^

LuCi é a interface web de configuração de roteadores usada por LibreCMC. Desenvolvida com a poderosa, eficiente e leve linguagem de programação de script Lua, de origem brasileira e bastante popular.

Acesso ^

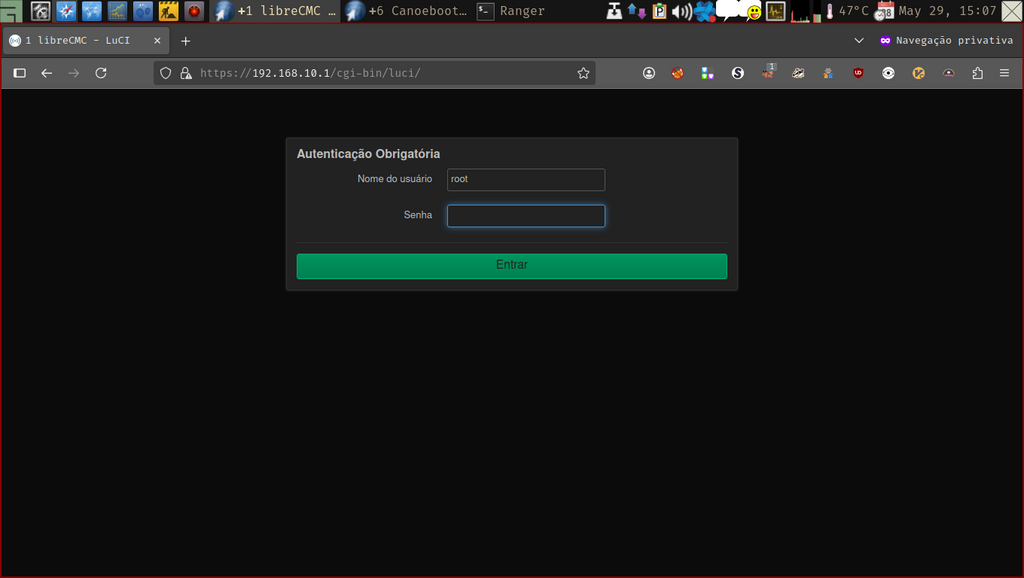

Para acessar LuCi, conecte seu computador (ou outro dispositivo) ao roteador e, pelo navegador, entre no endereço https://192.168.10.1, padrão do gateway. Sempre entre com as credenciais através de conexão criptografada (https) para não correr o risco de algum cliente malicioso pegar as suas credenciais.

Primeiro acesso ^

Caso seja o primeiro acesso, o usuário administrativo padrão é root e não existe senha, bastando apenas executar o botão Entrar.

Definição de senha ^

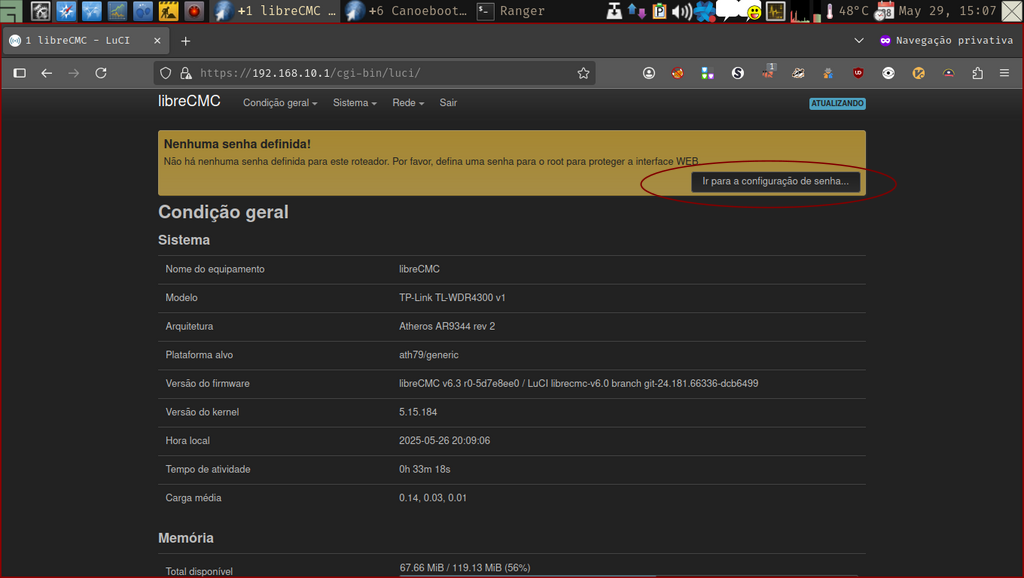

Na página inicial, defina uma senha executando o botão Ir para a configuração de senha. Ou pelo menu princial Sistema > Administração, aba Senha do Roteador.

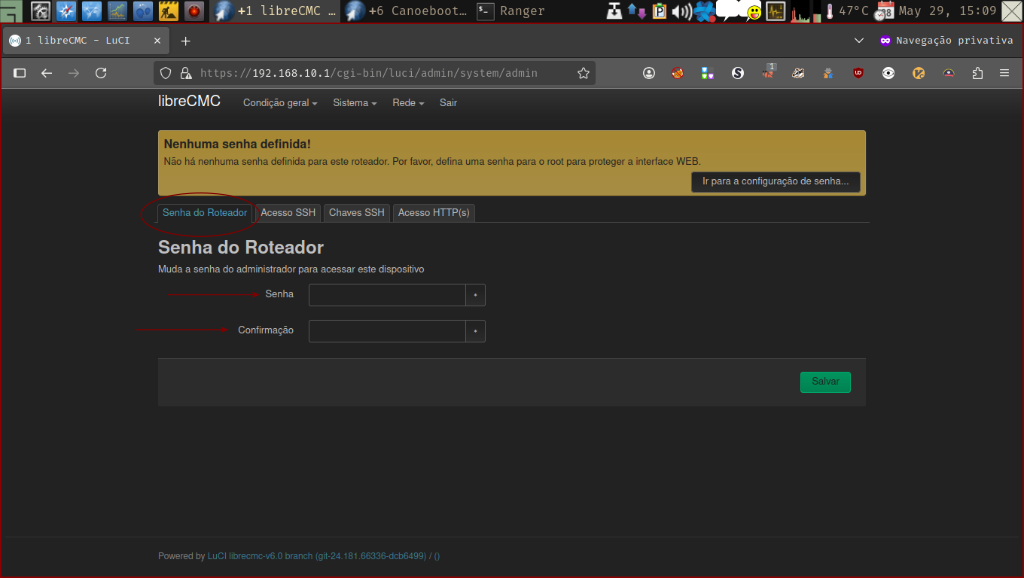

Insira sua senha nos campos indicados e execute o botão Salvar.

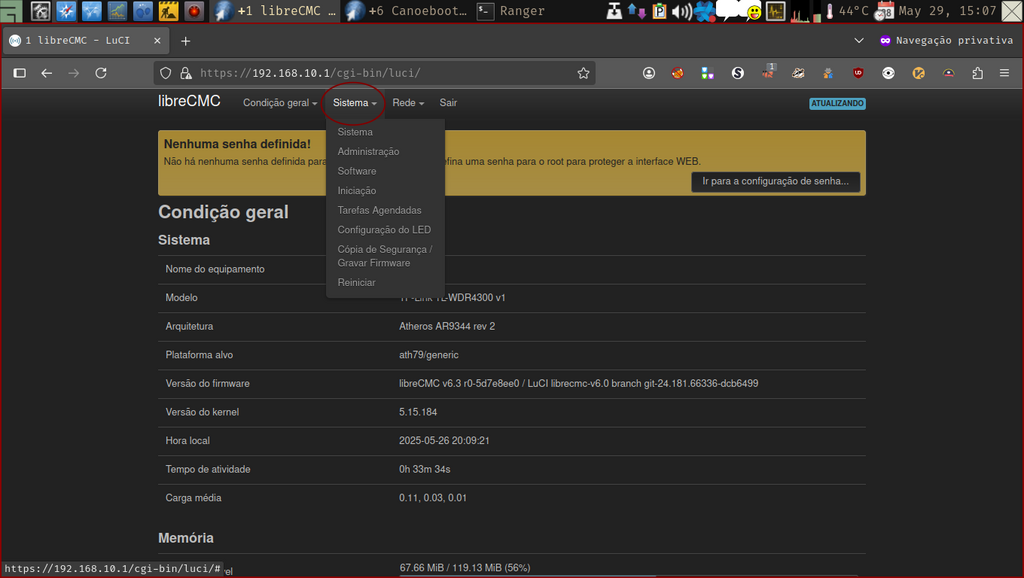

Configuração de sistema ^

As configurações dos aspectos básicos do seu equipamento, como nome do dispositivo, fuso horário, atualiação, backup, etc. está localizado no menu superior denominado Sistema.

Sistema ^

Página localizada no menu Sistema > Sistema, onde está a configuração do nome do dispositivo, fuso horário, serviço de NTP e etc. A página é subdividida em abas apresentadas abaixo.

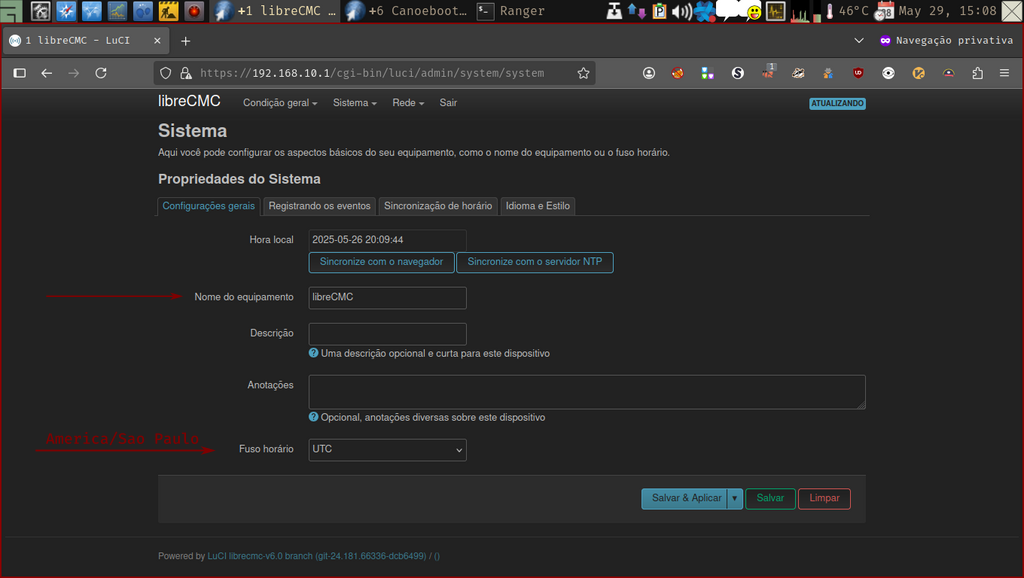

Configurações gerais

Nessa aba defina o Nome do equipamento e Fuso horário correto e execute o botão Salvar & Aplicar ou Salvar.

Sincronização de horário

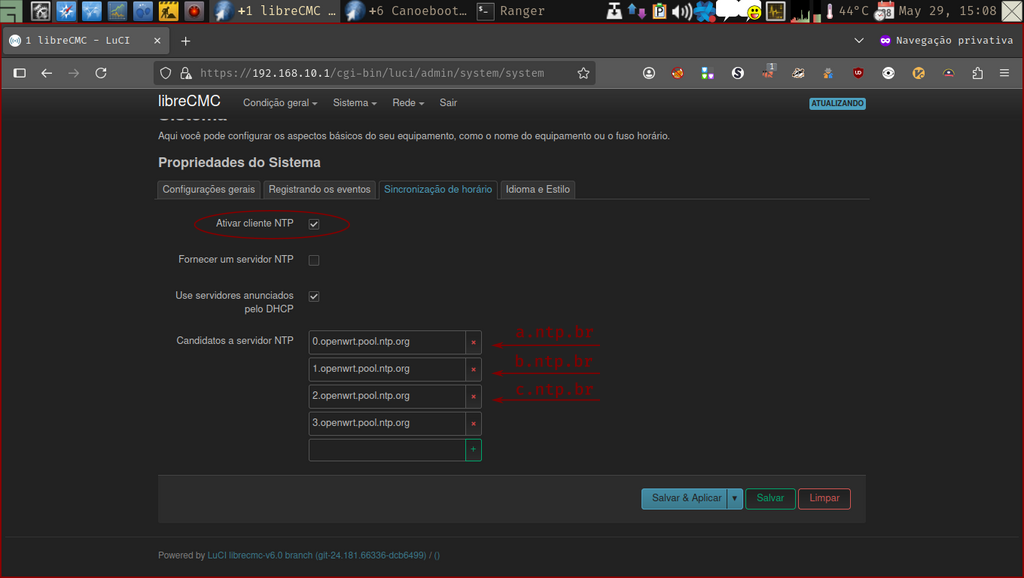

Na Aba Sincronização de horário marque a caixa Ativar o cliente NTP e defina os Candidatos a servidor NTP para os sevidores de sua preferêcia. Nós sugerimos os servidores brasileiro do Nic.BR: a.ntp.br, b.ntp.br e c.ntp.br. Insira o candidato a servidor e execute o botão +. Após inserir todos os servidores NTP, execute o botão Salvar & Aplicar ou Salvar.

Administração de sistema ^

Na página de Administração, localizada no menu Sistema > Administração, estão as configurações de acesso ao LibreCMC como, por exemplo, configuração de senha, acesso SSH e HTTP(s). Após qualquer modificação na configuração lembre-se de executar o botão Salvar & Aplicar.

Cópia de segurança/gravar firmware ^

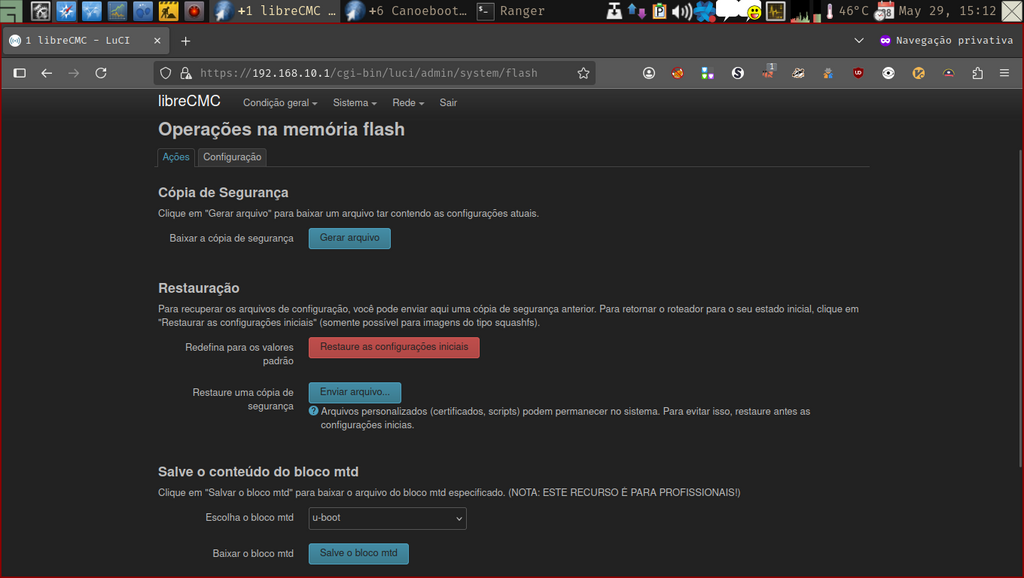

Essa página, localizada em Sistema > Cópia de Segurança/Gravar Firmware, contém funções de backup e restauração da configuração e das partições do sistema, bem como atualização do firmware. É muito importante manter uma cópia de segurança das partições do LibreCMC, bem como, após configurar o LibreCMC, fazer uma cópia das configurações do sistema para restaurar, caso precise resetar o sistema para as configurações padrões e restaurá-las após.

Hard reset do roteador ^

A seção Restauração da página Cópia de Segurança/Grava Firmware é destinada a fazer o hard reset do roteador. Para tanto, execute o botão Restaure as configurações iniciais.

Após, se desejar, restaure as configurações através do arquivo de backup das configurações.

Atualização do firmware ^

Diferentemente de firmwares proprietários, o LibreCMC lança novas versões com frequência. Então, é possível manter o roteador atualizado com LibreCMC.

Essa seção da página Cópia de Segurança/Grava Firmware é destinada a fazer instalação de imagens do firmware de fábrica ou de atualizações compatíveis com sysupgrade. Faça o download da imagem do seu dispositivo e do seu arquivo de verificação de integridade sha256sums ou faça a construção você mesmo. As imagens são nomeadas da seguinte forma:

librecmc-$BUILD_TARGET-generic-$TARGET_PROFILE-$VERSION-$FS_TYPE-factory.bin e librecmc-$BUILD_TARGET-generic-$TARGET_PROFILE-$VERSION-$FS_TYPE-sysupgrade.bin

Sendo $BUILD_TARGET = target (ex. ar71xx), $TARGET_PROFILE = dispositivo, $VERSION = versão do dispositivo.

A image cujo nome termina com factory.bin faz uma instalação limpa, geralmente utilizada para instalação à partir do firmware proprietário, enquanto a imagem com nome terminando com sysupgrade.bin faz uma instalação mantendo a configuração, geralmente utilizada para instalação de atualizações.

Faça a verificação da integridade das imagens com o comando sha256sum. Se o seu sistema operacional é Gnu/Linux, no terminal execute o comando a seguir:

Se a imagem estiver íntegra, a saída do comando será ok.

Execute o botão Imagem e selecione a imagem desejada para gravação e, após, execute o botão Gravar imagem. O processo deve demorar alguns minutos até a conclusão. Não deslique o dispositivo até que esteja concluído.

Gerenciador de pacotes ^

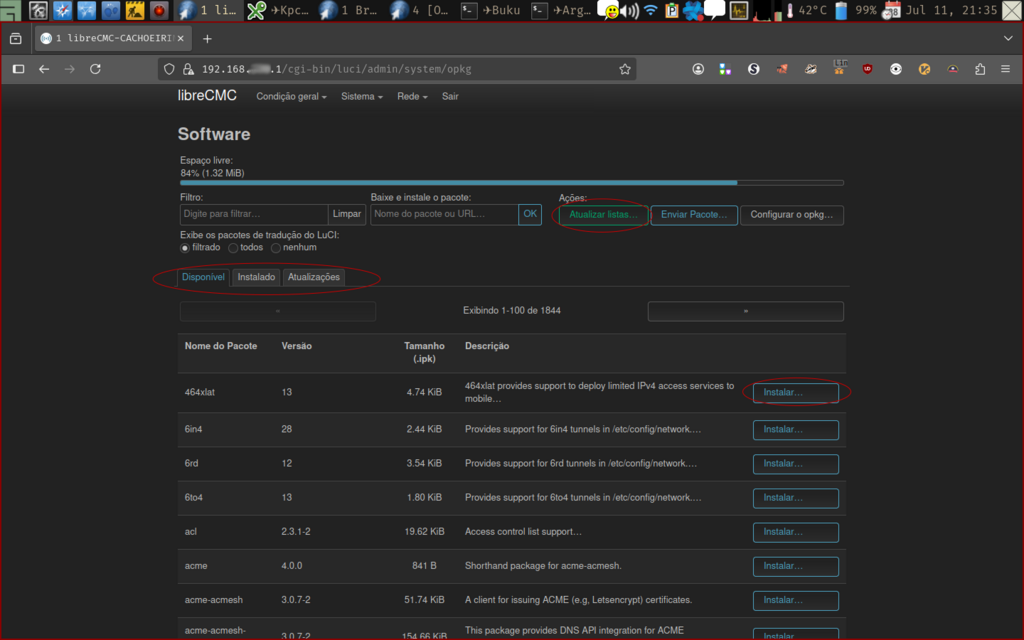

Essa página, localizada em Sistema > Software, gerencia os pacotes do LibreCMC. Faça a atualização da lista de pacotes executando o botão Atualizar lista. A Página contém abas com a lista de pacotes Disponível, Instalado e Atualizações. Antes de instalar qualquer pacote é importante considerar o Espaço livre do dispositivo e Tamanho do pacote. Para instalar, basta executar o botão Instalar

Rede ^

Esse menu contém as configurações das interfaces Lan e Wan do roteador, da rede sem fio, roteamento, DHCP, DNS e Firewall. Após qualquer alteração nessas configurações, execute o botão Salvar & Aplicar.

Interfaces ^

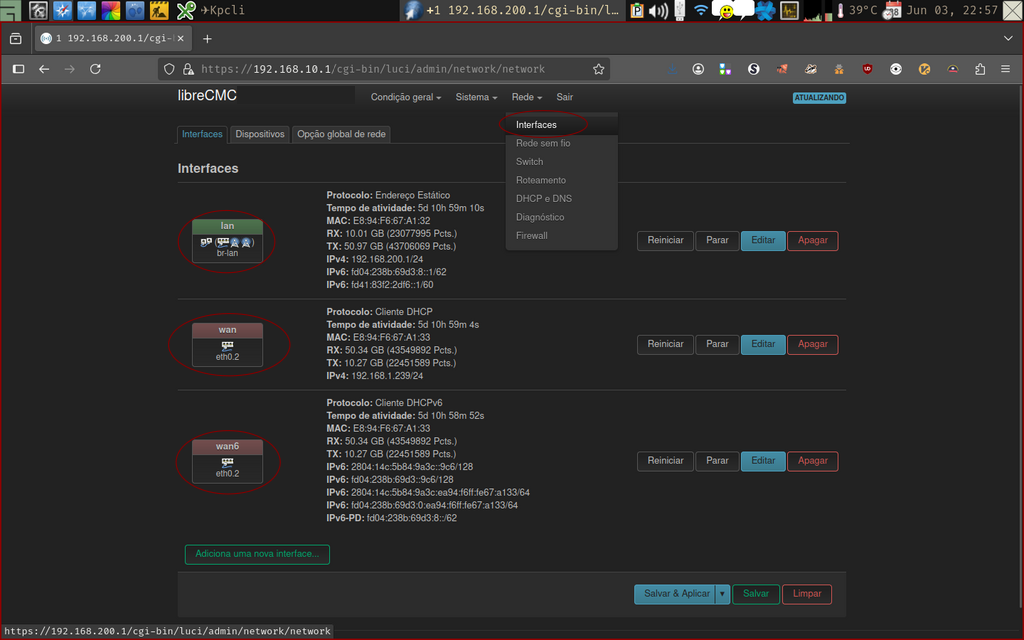

Localizada no menu Rede > Interfaces, a página contém as configurações das interfaces LAN (rede local) e WAN (rede pública). As configurações dessas interfaces é acessada executando seu respectivo botão Editar.

LAN

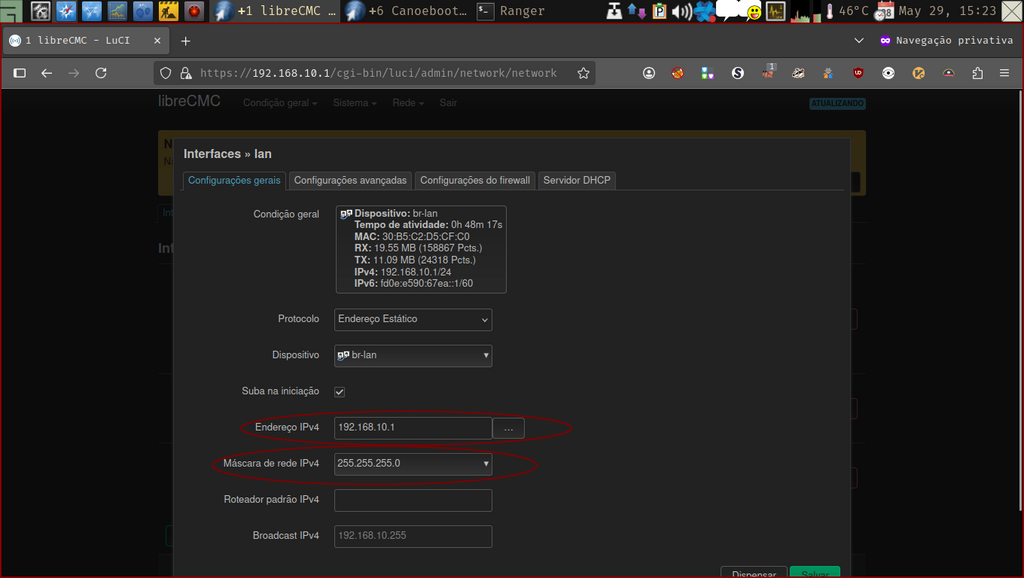

Executando o botão Editar da interface LAN (rede local). Uma caixa será aberta contendo as configurações da LAN. Na aba Configurações gerais, a configuração Endereço IPv4 define o endereço gateway do dispositivo, bem como a faixa de endereço IP local utilizada para atribuir automaticamente, através do protocolo DHCP, endereços IP aos dispotivos conectados. Além dela, a configuração Máscara de rede IPv4 para definir a sub-rede.

WAN

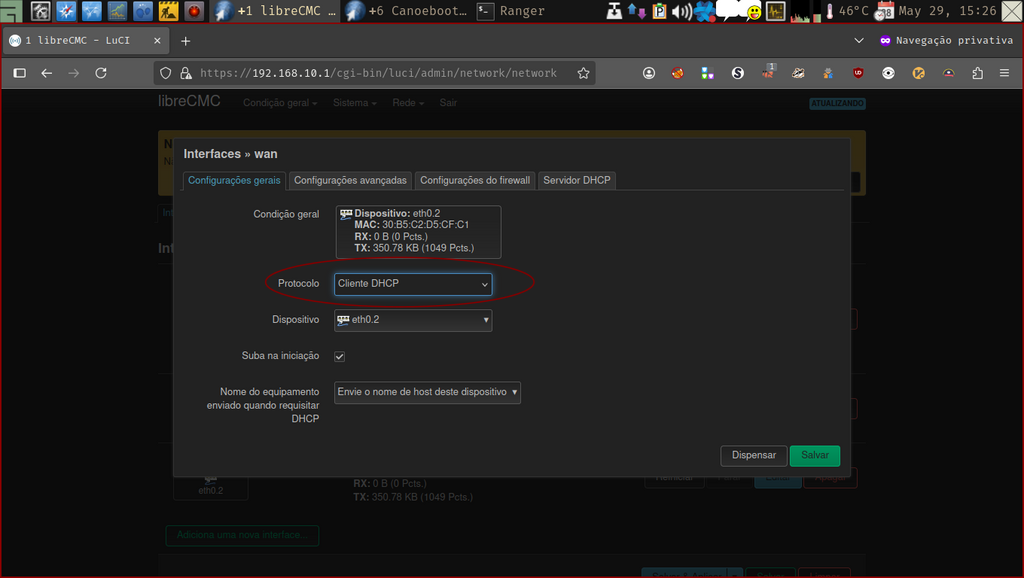

Para modificar a interface WAN (rede pública), execute o botão Editar da interface. Uma caixa com as configurações da interface WAN será aberta. Na aba Configurações gerais defina seu Protocolo. As opções são: Cliente DHCP, Cliente DHCPv6, Não gerenciado, PPP, PPPoE, Ponte por retransmissão e Endereço estático. As opções mais utilizadas pelos provedores de internet (IPS) são Cliente DHCP, PPPoE e Endereço estático. Se não sabe o protocolo correto para conectar o LibreCMC à rede pública, entre em contato com o seu ISP e peça auxílio.

Rede sem fio - Wi-Fi ^

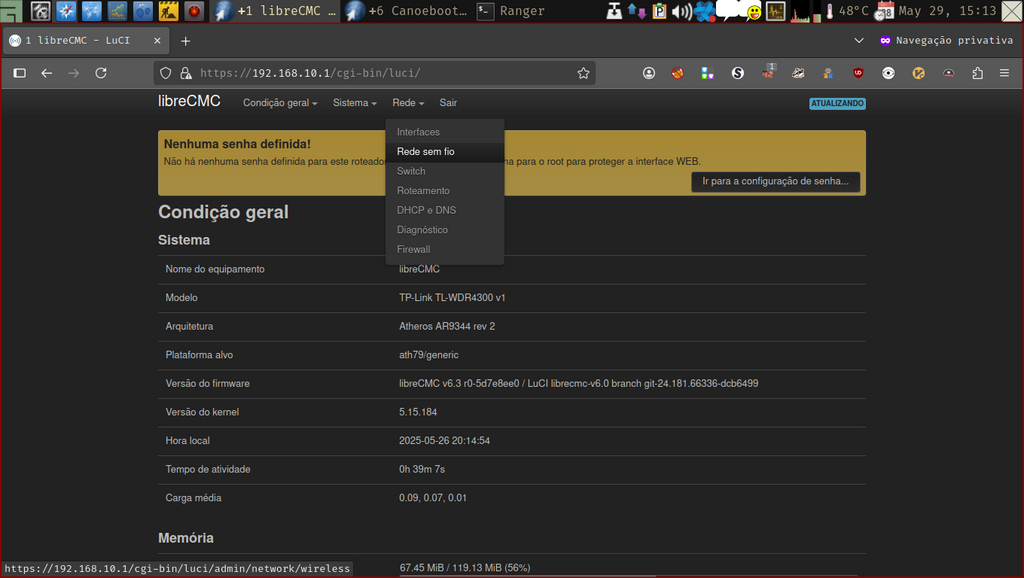

Para ativar/desativar e configurar a rede sem fio Wi-Fi de 2.4GHz e 5GHz, entre na página Rede sem fio localizada no meu Rede.

Configuração

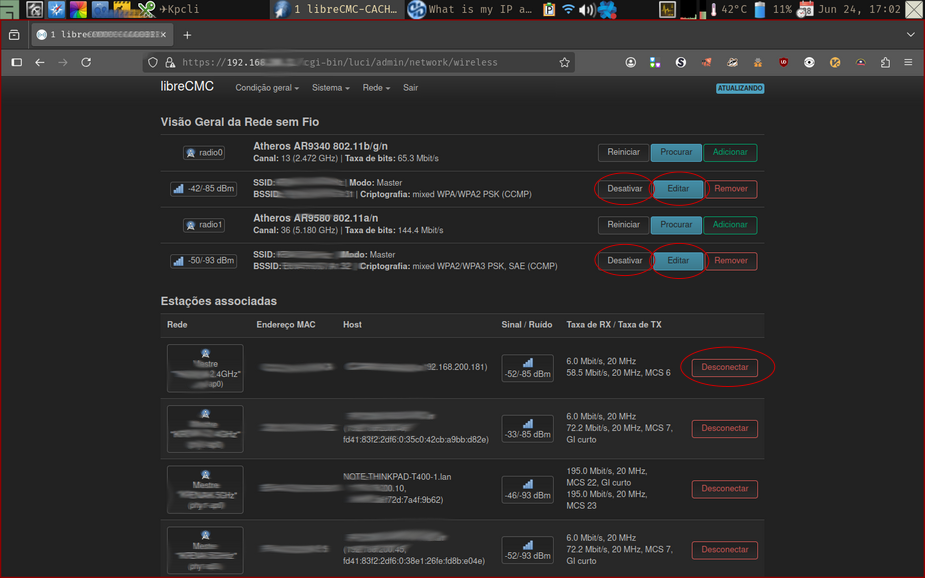

Na seção Visão Geral da Rede sem Fio é possível ativar/desativar as interfaces de rede sem fio (2.4GHz e/ou 5GHz) executando o botão Ativar ou Desativar.

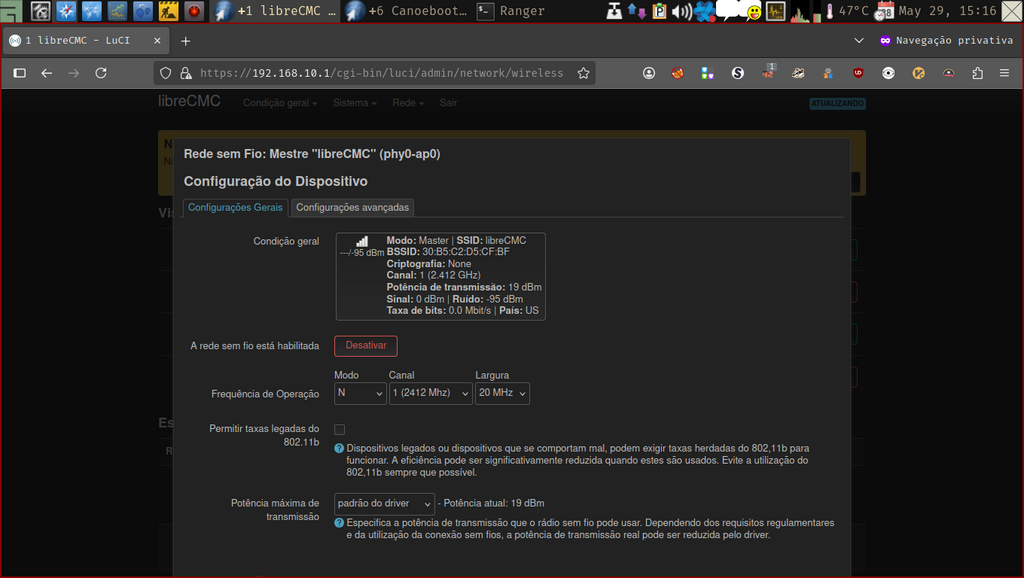

Para realizar a configuração execute o botão Editar da respectiva interface de rede sem fio (2.4GHz e/ou 5GHz). A janela de configuração será aberta.

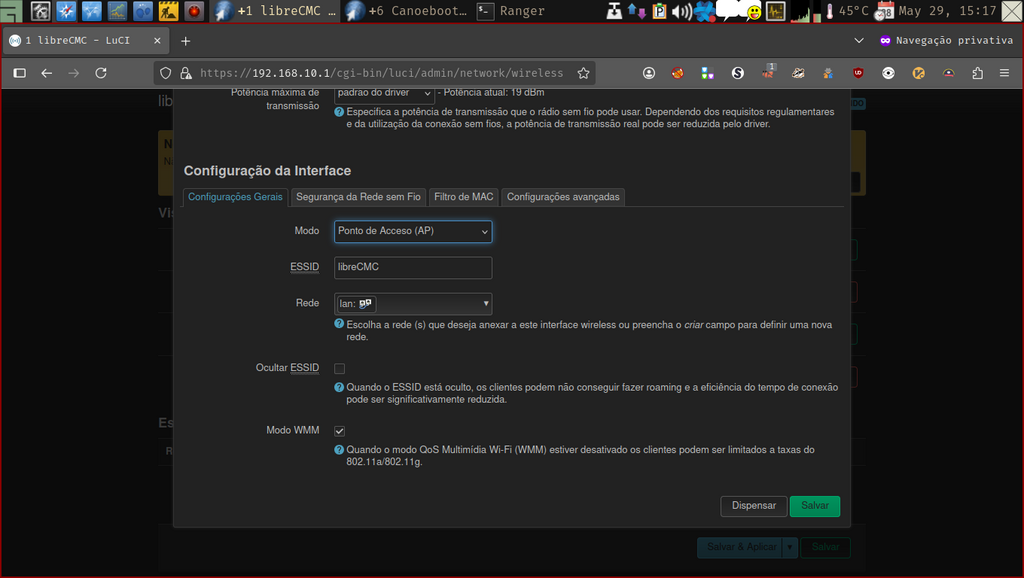

Na seção Configuração da interface, defina o Modo, sendo Ponto de Acesso (AP) utilizado para acesso à rede interna e internet via Wi-Fi (outros modos possíveis são Cliente, Ad-Hoc, Monitor, etc); e o ESSID para o nome de rede Wi-Fi desejado.

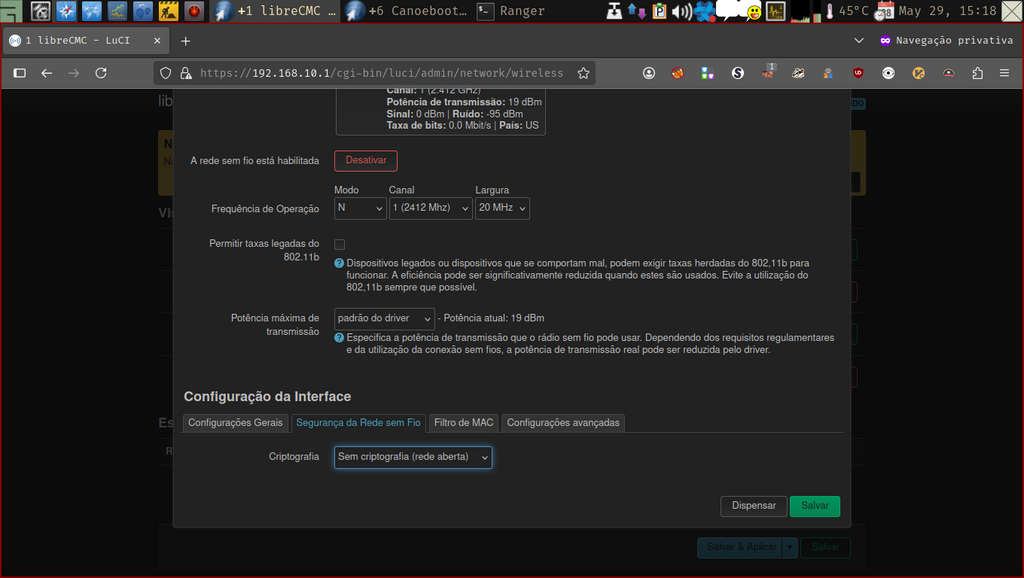

Na aba Segurança da Rede sem Fio escolha a chave de criptografia de conexão dos clientes. Sendo possíveis as chaves OWE (rede aberta), WPA-PSK, WPA2-PSK e WAP3-SAE com possibilidade de combinações de chaves.

Acesso por SSH ^

LibreCMC também pode ser acessado por SSH para realização de configuração e manutenção. Isso torna possível, por exemplo, instalar LibreCMC sem a interface web de configuração Luci instalado, liberando espaço para a instalação de programas.

Configuração do acesso SSH ^

O acesso por SSH é realizado através do programa Dropbear, um serviço de SSH muito leve, dedicado a embarcados, mas também usado em initramfs para acesso a máquinas antes mesmo do kernel ser carregado.

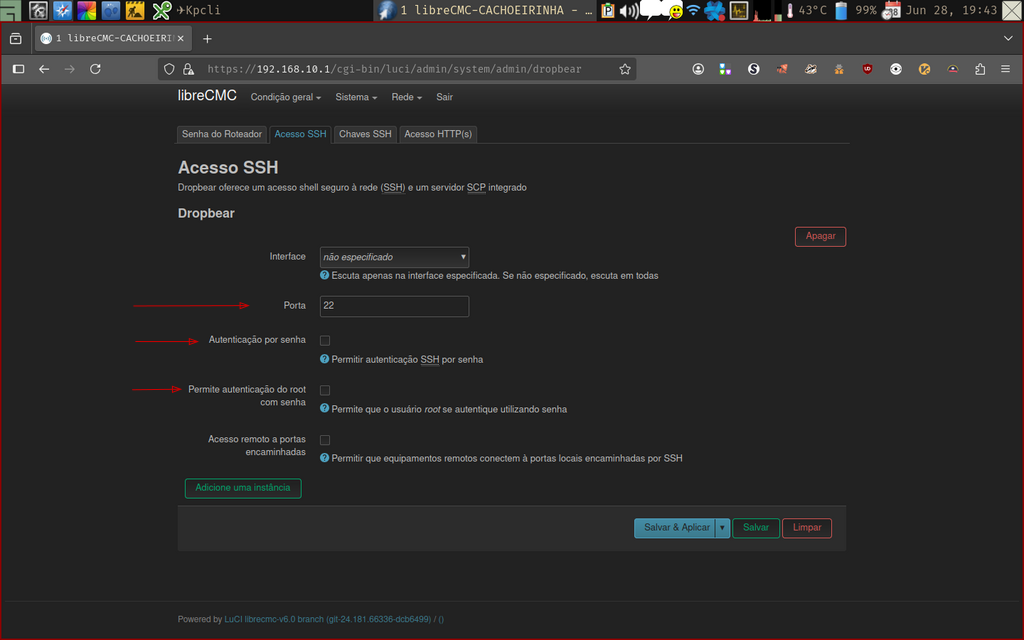

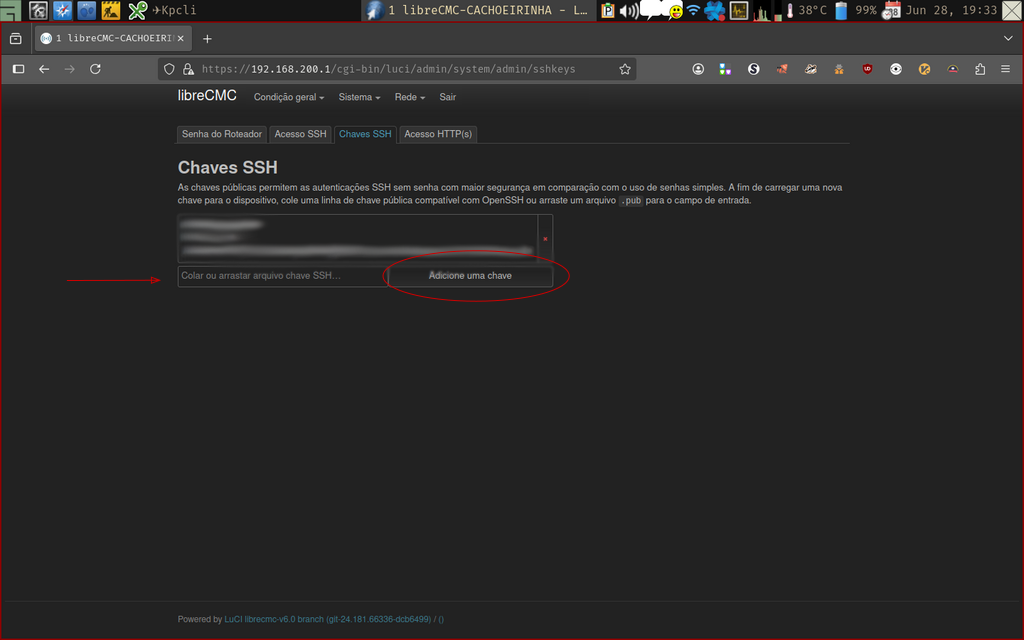

Na interface web Luci, a página de configuração do acesso por SSH está localizada em Sistema > Administração Aba Acesso SSH. Por questões de segurança remova a autenticação por senha e configure a autenticação por chave SSH na aba Chaves SSH adicionando sua chave pública SSH à configuração.

Se o seu sistema operacional é Gnu/Linux, sua chave pública geralmente é localizada em ~/.ssh/id_rsa.pub. Você pode simplesmente arrastar o arquivo do seu gerenciador de arquivos para o local indicado na janela da interface Luci ou copiar e colar o conteúdo da chave pública.

Acesso SSH ^

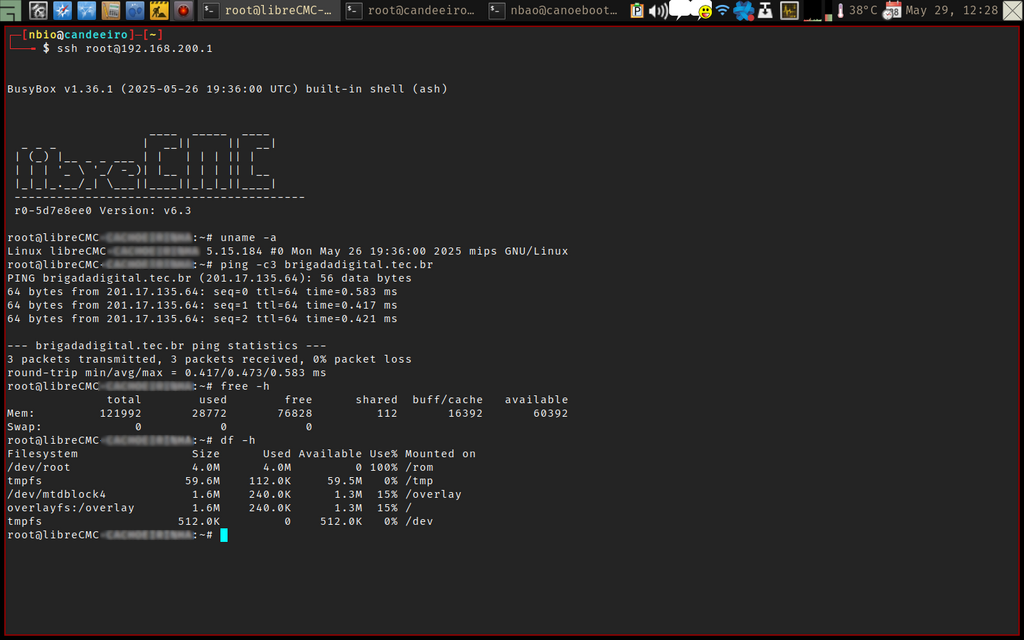

Para acessar o LibreCMC pelo SSH basta executar o comando no terminal:

Atualização do firmware ^

Diferentemente de firmwares proprietários, o LibreCMC lança novas versões com frequência. Então, é possível manter o roteador atualizado com LibreCMC. O firmware pode ser atualizado tanto pela interface web Luci quanto pelo shell através do acesso SSH. Aqui trataremos do procedimento de atualização pelo shell.

Essa seção da página Cópia de Segurança/Grava Firmware é destinada a fazer instalação de imagens do firmware de fábrica ou de atualizações compatíveis com sysupgrade. Faça o download da imagem do seu dispositivo e do seu arquivo de verificação de integridade sha256sums ou faça a construção você mesmo. As imagens são nomeadas da seguinte forma:

librecmc-$BUILD_TARGET-generic-$TARGET_PROFILE-$VERSION-$FS_TYPE-factory.bin e librecmc-$BUILD_TARGET-generic-$TARGET_PROFILE-$VERSION-$FS_TYPE-sysupgrade.bin

Sendo $BUILD_TARGET = target (ex. ar71xx), $TARGET_PROFILE = dispositivo, $VERSION = versão do dispositivo.

A image cujo nome termina com factory.bin faz uma instalação limpa, geralmente utilizada para instalação à partir do firmware proprietário, enquanto a imagem com nome terminando com sysupgrade.bin faz uma instalação mantendo a configuração, geralmente utilizada para instalação de atualizações.

Faça a verificação da integridade das imagens com o comando sha256sum. Se o seu sistema operacional é Gnu/Linux, no terminal execute o comando a seguir:

Se a imagem estiver íntegra, a saída do comando será ok.

Acesse o roteador pelo SSH:

Faça a verificação sha256 da integridade da imagem com o comando:

Se o resultado for OK, a imagem está íntegra e você pode fazer a atualização com segurança.

O processo de gração/atualização do novo firmware é demorado, então espere até que tudo esteja finalizado, senão você corre o risco de fazer tijolo do seu roteador. Faça a atualização executando o seguinte comando:

UCI - Interface de Configuração Unificada ^

UCI é um sistema para centralizar a configuração dos serviços do LibreCMC. É a principal interface de configuração do sistema, incluindo a configuração principal de interface de rede, configurações sem fio, funcionalidade de registro e configuração de acesso remoto.

Muitos pacotes no repositório LibreCMC são compatíveis com o sistema UCI. As aplicações são feitas compatíveis simplesmente escrevendo o arquivo de configuração original (que é lido pelo programa) de acordo com as configurações escolhidas no arquivo UCI correspondente. Isso é feito ao executar os scripts de inicialização em /etc/init.d/. Assim, ao iniciar um daemon com tal script de inicialização compatível com UCI, você deve estar ciente de que o arquivo de configuração original do programa é substituído. Por exemplo, no caso do Samba/CIFS, o arquivo /etc/samba/smb.conf é substituído com configurações UCI do arquivo de configuração do UCI /etc/config/samba ao executar /etc/init.d/samba start. Além disso, o arquivo de configuração do aplicativo é frequentemente armazenado em RAM em vez de em flash, porque ele não precisa ser armazenado em memória não volátil e é reescrito após cada mudança, com base no arquivo UCI. Existem maneiras de desativar o UCI caso você queira ajustar as configurações no arquivo de configuração original não disponível através do UCI, em cifs.server você pode ver como desativar UCI para samba, por exemplo.

Para aqueles programas não compatíveis com UCI, existe uma lista conveniente de alguns arquivos de configuração não-UCI que você pode querer atender. Note que, para a maioria dos programas de terceiros, você deve consultar a própria documentação do programa.

Princípios comuns ^

A configuração central do LibreCMC está dividida em vários arquivos localizados no diretório /etc/config/. Cada arquivo se relaciona aproximadamente com a parte do sistema que ele configura. Você pode editar os arquivos de configuração com um editor de texto ou modificá-los com o programa utilitário de linha de comando UCI. Arquivos de configuração UCI também são modificáveis através de várias APIs de programação (como Shell, Lua e C), que também é como interfaces web como LuCI fazem alterações nos arquivos UCI.

Como exemplo de modificação da configuração do UCI, suponha que você queira alterar o endereço IP do dispositivo do padrão 192.168.1.1 para 192.168.2.1. Para fazer isso, usando qualquer editor de texto, como vi, altere a linha:

No arquivo /etc/config/network para:

Em seguida, commit as configurações executando

Neste caso, lembre-se que você tem que fazer login novamente usando o SSH como o dispositivo está agora acessível em seu novo endereço IP.

Arquivos de configuração UCI ^

Sintaxe dos arquivos de configuração ^

Os arquivos de configuração UCI geralmente consistem em uma ou mais instruções de configuração, chamadas seções com uma ou mais instruções de opção definindo os valores reais.

A # começa comentários da maneira usual. Especificamente, se uma linha contém um # fora de uma string literal, ele e todos os caracteres após ele na linha são considerados um comentário e ignorados.

Abaixo está um exemplo de um arquivo de configuração simples:

package 'example'

config 'example' 'test'
        option   'string'      'some value'
        option   'boolean'     '1'
        list     'collection'  'first item'
        list     'collection'  'second item'


• A configuração do pacote 'exemplo' define o início de uma seção com nome de 'teste'. Também pode ser chamado de seções anônimas com apenas um tipo, mas sem identificador de nome. O tipo é importante para que os programas de processamento decidam como tratar as opções fechadas.
• A opção 'string' 'algum valor' e 'boolean' '1' linhas definem valores simples dentro da seção. Observe que não há diferenças sintáticas entre as opções texto e booleano. Por convenção, as opções booleanas podem ter um dos valores '0', 'não', 'off', 'falso' ou 'desactivado' para especificar um valor falso ou '1', 'sim', 'on', 'true' ou ' habilitado' para especificar um valor verdadeiro.
• Nas linhas começando com uma palavra-chave lista uma opção com múltiplos valores é definida. Todas as declarações de lista que compartilham o mesmo nome, coleção em nosso exemplo, serão combinadas em uma única lista de valores com a mesma ordem que no arquivo de configuração.
• A indentação da opção e instruções de lista é uma convenção para melhorar a legibilidade do arquivo de configuração, mas não é sintaticamente necessária.
• Se uma opção estiver ausente e não for necessária, o valor padrão é assumido. Se estiver ausente e necessário, pode desencadear um erro na aplicação ou outro comportamento indesejado.
• Uma forma de desativar uma seção de configuração, que não tem uma opção habilitada para ser desabilitada, é renomear o identificador de seção de configuração (ou tipo, neste exemplo de caso) para um valor não reconhecido pelos processos que usam esses valores. Normalmente, um identificador_desativado como tipo/identificador de seção de configuração é suficiente.

Normalmente você não precisa anexar identificadores ou valores nas citações. As citações só são necessárias se o valor fechado contiver espaços ou abas. Também é legal usar aspas em vez de cotações simples ao digitar opções de configuração.

Todos os exemplos abaixo são sintaxe UCI válida:

option  example   value
option  example  "value"
option 'example'  value
option 'example' "value"
option "example" 'value'


É importante saber que identificadores UCI e nomes de arquivos de configuração podem conter apenas os caracteres a-z, 0-9 e _. Por exemplo, não são permitidos hífens (-). Os valores de opção podem conter qualquer caractere (enquanto forem devidamente citados).

Utilitário de linha de comando UCI ^

Para ajustar as configurações, normalmente se muda os arquivos de configuração UCI diretamente. No entanto, para fins de script, toda a configuração do UCI também pode ser lida e alterada usando o utilitário de linha de comando uci. Para desenvolvedores que necessitam de processamento automático da configuração UCI, é, portanto, redundante, imprudente e ineficiente usar awk e grep para processar os arquivos de configuração do LibreCMC. O utilitário uci oferece toda a funcionalidade no que diz respeito a modificar e processar UCI.

Abaixo está o uso, bem como alguns exemplos úteis de como usar este utilitário poderoso.

Ao usar uci para escrever arquivos de configuração, os arquivos são sempre reescritos em comandos inteiros e os comandos não reconhecidos são omitidos. Isso significa que quaisquer linhas estranhas no arquivo são excluídas, como comentários. Se você tem arquivos de configuração UCI que você mesmo editou e deseja preservar seus próprios comentários e linhas em branco, você não deve usar o utilitário linha de comando, mas editar os arquivos normalmente. Note que alguns arquivos, como o arquivo de configuração uHTPd, já contêm muitos comentários quando o aplicativo é instalado pela primeira vez. Além disso, note que algumas aplicações como LuCI também usam o utilitário uci e, assim, podem reescrever arquivos de configuração UCI.

Quando existem várias seções do mesmo tipo em uma configuração, UCI suporta referências tipo array para elas. Se existem 8 servidores NTP definidos em /etc/config/system, UCI permitirá que você refira suas seções como system.@timeserver[0] para o primeiro ou system.@timeserver[7] para o último. Você também pode usar índices negativos, como system.@timeserver[-1]. “-1” significa o último, “-2” significa o segundo a último, e assim por diante. Isto é muito útil ao adicionar novas regras ao fim de uma lista. Veja os exemplos abaixo.

Uso ^

UCI segue a seguinte sintaxe de linha de comando:

A seguir tabela de comandos:

Exemplos ^

Exemplos

Configurando um valor

Se queremos alterar a porta de escuta do servidor web uHTPd de 80 para 8080, alteramos a configuração em /etc/config/uhttpd:

uci set uhttpd.main.listen_http='8080'
uci commit uhttpd
/etc/init.d/uhttpd restart


Feito, agora o arquivo de configuração é atualizado e uHTTPd escuta na porta 8080.

Exportar uma configuração inteira

As configurações comumente disponíveis são: defaults, dnsmasq, dropbear, firewall, fstab, net, qos, samba, system, wireless.

Mostrando uma configuração

# uci show system
system.@system[0]=system
system.@system[0].hostname='LibreCMC'
system.@system[0].timezone='UTC'
system.ntp=timeserver
system.ntp.server='0.openwrt.pool.ntp.org' '1.openwrt.pool.ntp.org' '2.openwrt.pool.ntp.org' '3.openwrt.pool.ntp.org'
system.ntp.enabled='1'
system.ntp.enable_server='0'


Mostrar apenas o valor de uma opção

Adicionar um item a uma lista

Substituir uma lista completamente

uci delete system.ntp.server
uci add_list system.ntp.server='0.de.pool.ntp.org'
uci add_list system.ntp.server='1.de.pool.ntp.org'
uci add_list system.ntp.server='2.de.pool.ntp.org'


Adicionando uma seção com nome à configuração

Para adicionar uma seção nomeada de um determinado tipo, deve ser usada a forma sem opção do comando uci set.

touch /etc/config/example
uci set example.this_name=blah
uci set example.this_name.xxx=yyy
uci set example.other_name=blah
uci set example.other_name.yyy=zzz
uci commit example


example.this_name=blah
example.this_name.xxx=yyy
example.other_name=blah
example.other_name.yyy=zzz


config blah 'this_name'
    option xxx 'yyy'

config blah 'other_name'
    option yyy 'zzz'


Salvando valores modificados de uma única configuração

uci commit configuration_name
reload_config


Configuração de sistema não tratada por UCI ^

Muitas coisas podem (e, portanto, devem ser) configuradas com uci através de qualquer uma de suas interfaces. Esta página se preocupa com tudo o que está embutido no LibreCMC que não pode ser configurado com UCI. Note que a maioria das aplicações de terceiros, instaladas com opkg ou de outra forma, normalmente também têm seus próprios métodos de configuração. Usuários experientes com distribuição GNU/Linux saberão tudo isso de cor. Para iniciantes isso deve ser útil.

Arquivos de configuração não UCI ^

Gerenciador de pacotes opkg ^

O gerenciador de pacotes do LibreCMC é chamado pelo comando opkg e por meio dele é possível instalar pacotes do seu repositório. Atualmente o repositório contém 2417 pacotes para serem instalados, sendo limitado apenas pelos recursos do seu dispositivo. A seguir comandos mais utilizados.

Comandos de manipulação de pacotes

Abaixo sequência de comando para obter informações sobre os pacotes.

Atualização do repositório:

Atualizar pacote:

**nunca atualize muitos bacotes ao mesmo tempo, pois existe change real de bricar o aparelho**

Remove pacote:

Comandos para obter informações

Abaixo comando para obter informações sobre os pacotes.

Listar pacotes disponíveis:

Listar pacotes instalados:

listar pacotes com atualizações:

Procurar pacotes a partir do nome ou descrição:

Procurar pacotes que tem o arquivo:

Informmação sobre o pacote:

Router hard reset ^

Router hard reset físico ^

Segure o botão de reiniciar até o LED SYS piscar mais rápido. Solte o botão de reiniciar e espere até que o roteador reinicie.

Router hard reset pelo ^

Se conecte ao roteador por SSH e execute o comando firstboot:

ssh root@192.168.10.1
firstboot


Também é possível realizar o hard reset pela interface de configuração LuCi.

Bibliografia ^

• Página do projeto LibreCMC - https://librecmc.org
• Página da documentação openwrt sobre a interface Luci - https://openwrt.org/docs/guide-user/luci/start
• Wiki do projeto Luci - https://github.com/openwrt/luci/wiki
• Wiki do projeto OpenWRT para configuração completa - https://openwrt.org/docs/guide-user/start
